前一阵子,有好多小伙伴在问如何设定华硕无线路由器的WDS,当时简单的回答了一下。但是根据反馈,貌似还是有小伙伴没有搞定。所以,我决定使用我手头的两个华硕无线路由器,将如何设定WDS以及如何运用和大家分享一下。话不赘述,下面开始。

首先,WDS又名无线桥接,顾名思义就是将两个无线路由器桥接在一起,方便把无线信号延长。这种运用在一些环境下是非常常用的,比如办公区将无线信号延长到主路由器没有覆盖的区域等。

接着,介绍一下这次准备进行WDS的两款无线路由器,一个是RT-N66U,另一个是RT-AC68U。固件版本都是较新的。这个可以根据自己的需求来更新。

注:RT-AC68U为主路由器,RT-N66U为副路由器。

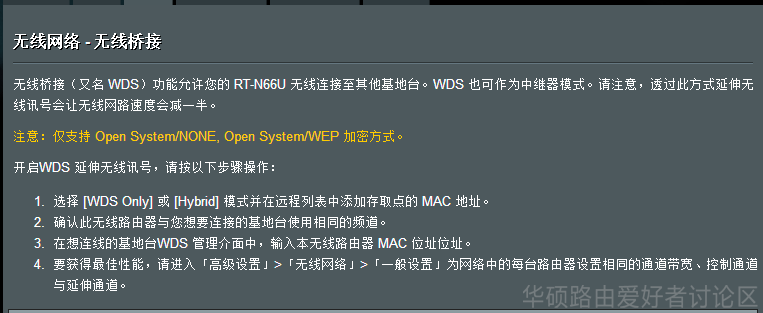

还有就是两个无线路由器之间进行WDS其实需要有条件的,只有符合条件的情况下,才能成功WDS。那其实在RT-N66U和RT-AC68U的WDS页面都会将这些条件列出来。如下:

66

66

根据上图,可以总结出以下注意点:
1.        进行WDS时,加密方式目前只支持open system+none以及open system+wep
2.        就是将无线路由器的模式调整为WDS或者hybrid
3.        两个无线路由器必须使用相同的加密和频道
4.        相互添加各自的MAC 地址到对方的WDS列表里
5.        无线的频道带宽以及频道都要固定在一个数值上面,也就是要相同。如果不相同页面会有黄色字体提示的。

其实除了页面介绍的注意点之外,进行WDS还要注意其他的地方,如:
1.        无线路由器的LAN IP需要错开,避免冲突
2.        副路由器的DHCP服务器需要关闭,

这两点会在下面的实践中,详细说明。

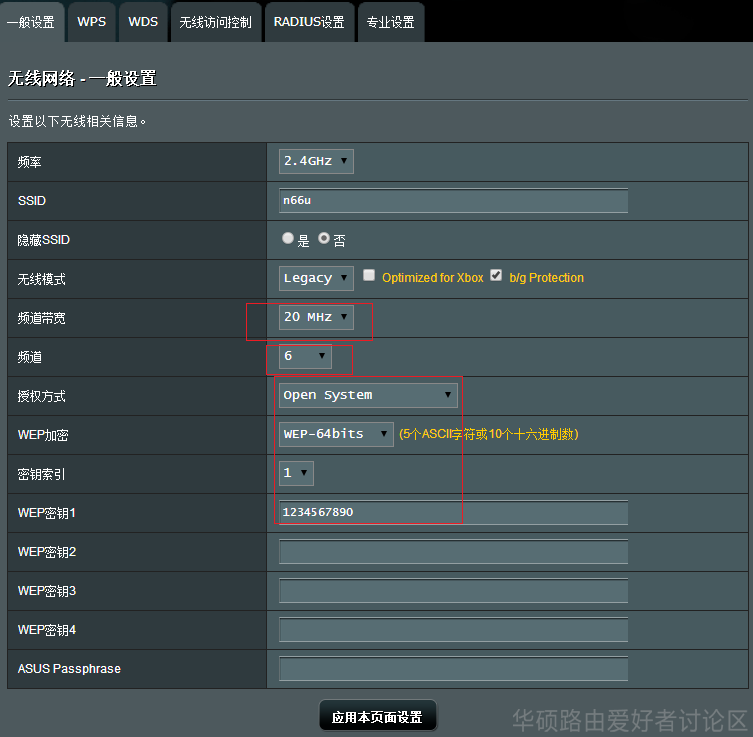

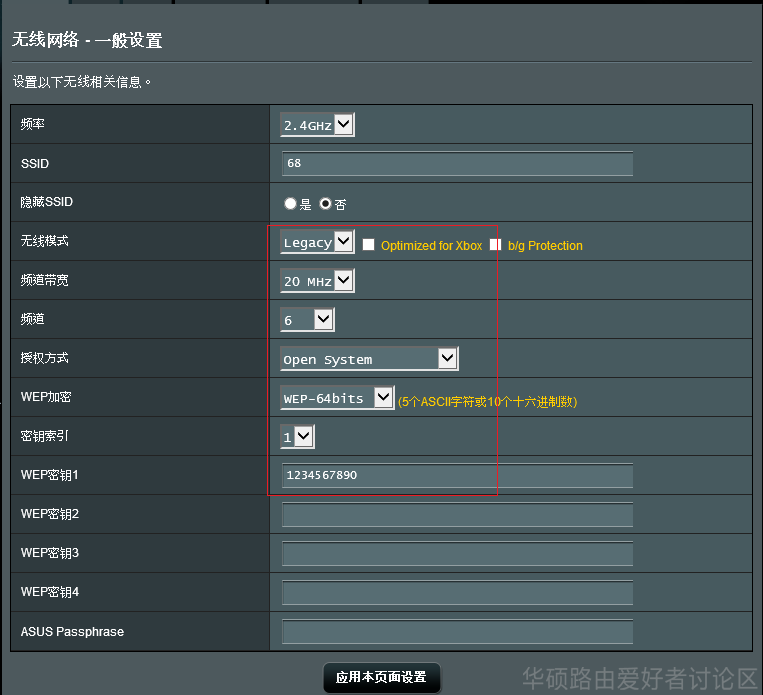

接下来就是无线路由器的具体设定了,先设定副路由器RT-N66U,根据WDS页面的提示,先进行无线设定,开启无线设定页面将频道带宽,频道固定,分别为20MHZ以及6频道。加密方式选择为open system+wep。因为加密方式是wep的,所以需要先将无线模式调整为legacy模式才行。如下图:

66

66

接着就是到WDS页面检查一下,路由器的状态。因为无线已经设定完毕,这时候就不会有提示频道带宽和频道需要修改的黄色字体的提示了。如下图:

66

66

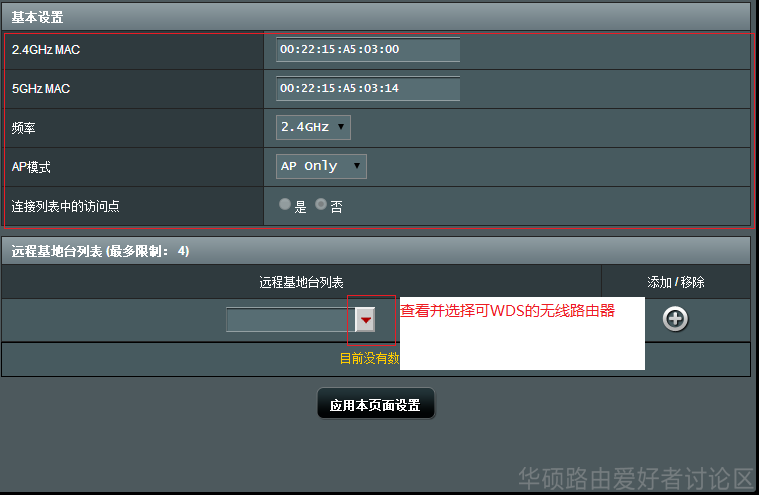

下一步要检查路由器的状态和基本信息,WDS页面会有无线路由器的2.4G和5G的MAC地址以及当前使用哪个频段在进行WDS,下图显示的是2.4G。还有就是AP模式以及开启WDS的开关。最下面的列表就是添加另一台(RT-AC68U)的2.4G的MAC地址的。至于添加MAC地址时,可以点击红色的箭头查看自动搜索到的MAC地址,也可以手动输入。如下图:

66

66

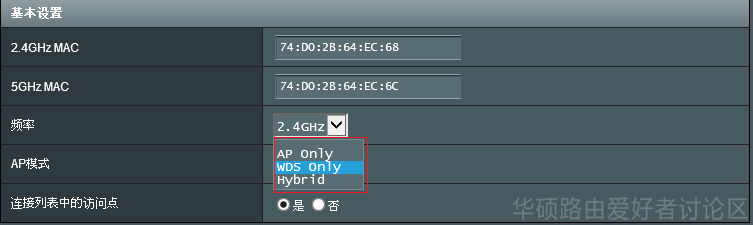

还有,上图的AP模式里面其实包含了3个选项,分别为AP only,WDS only,hybrid。
AP only就是表明,RT-N66U当前没有进行WDS。而WDS only和hybrid则表示RT-N66U正在进行WDS,两者的区别就在于WDS only模式下,RT-N66U是不接受无线客户端,如手机之类的连接的。而hybrid则相反,可以让无线客户端进行连接。其他没有区别。如下图(图为RT-AC68U截图):

68

68

接着,进行主路由器RT-AC68U的设定,那首先也是进行无线方面的设定,将频道带宽,频道以及加密方式设置的和RT-N66U相同。如下图:

68

68

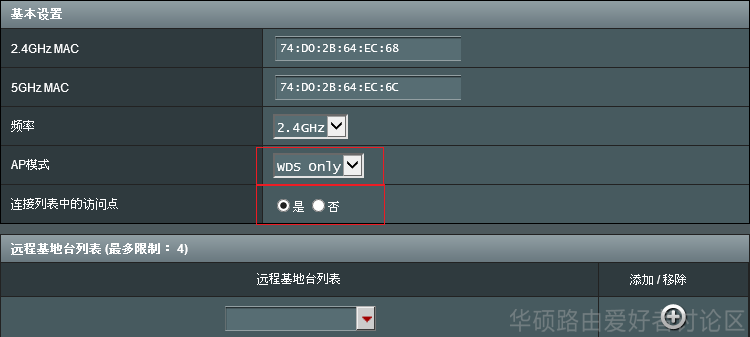

接着,看一下RT-AC68U的WDS状态和信息,那信息和RT-N66U的基本一致,有2.4G和5G的MAC 地址以及频率,AP模式也WDS开关,还有就是添加规则的列表。如下图:

68

68

基本的无线设定以及基础的信息确认之后,下面就进行相互添加规则。

68

68

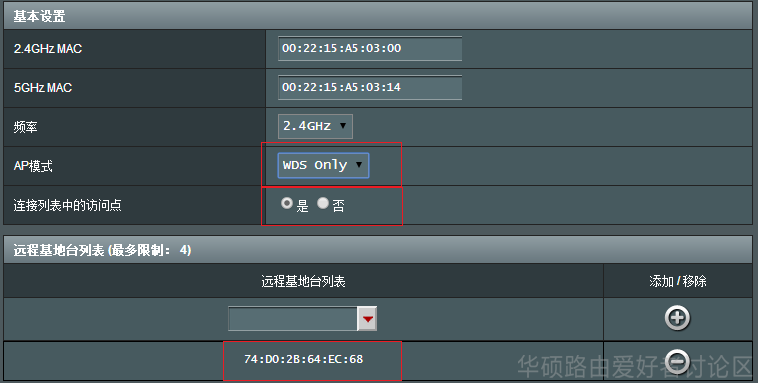

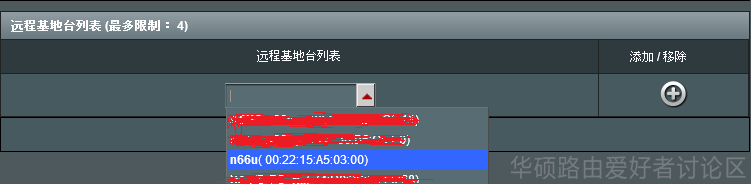

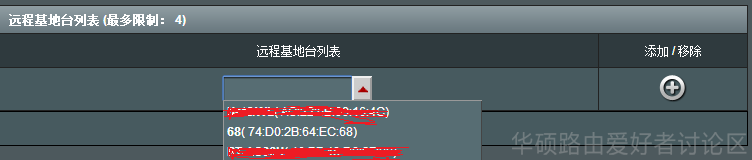

上图为主路由器RT-AC68U添加副路由器RT-N66U的MAC地址,当然这是通过自动搜索找到的,也可以直接输入的。下图为副路由器RT-N66U添加主路由器RT-AC68U的MAC地址。

66

66

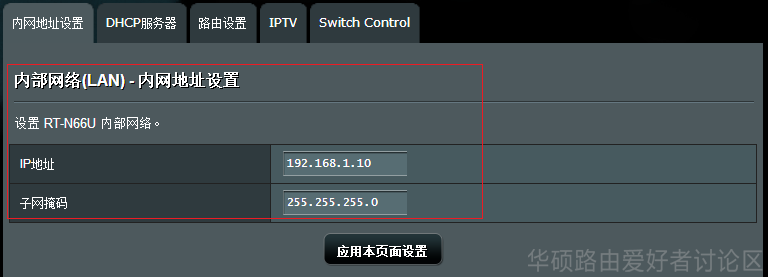

上面和大家说的注意点之一,就是要更改副路由器的LAN IP,避免冲突的,在这里要解释一下,因为华硕路由器的LAN IP都是192.168.1.1,所以如果WDS成功之后,而两个IP都一样,这时候就相当于在一个网络中有两个一样的IP,会造成冲突,所以我这里将RT-N66U的LAN IP修改为192.168.1.10,如下图:

66

66

注:两个不同网段的无线路由器是不能进行WDS的,如一个为192.168.1.1另一个为172.16.1.1。这个是不行的,原因的话很简单,如果不懂请百度或者Google,这里不再赘述。

接着就是将路由器的AP模式更改为WDS only或者hybrid的了。那我先将两个路由器的AP模式都更改为WDS only。

66

66

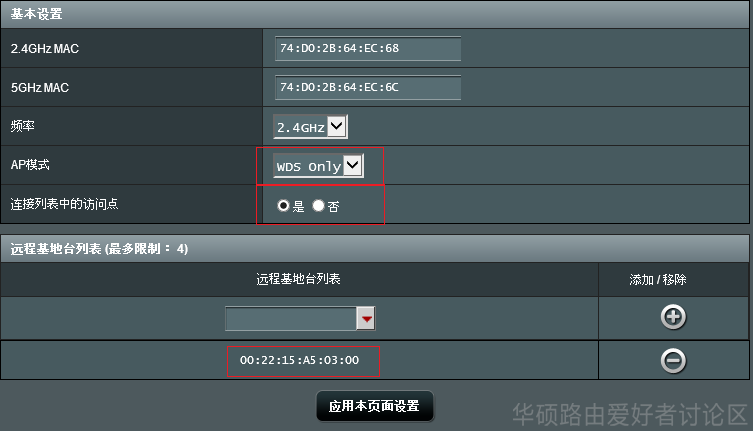

上图为RT-N66U添加完RT-AC68U的MAC地址以及修改AP模式之后的截图,下图为RT-AC68U的。

68

68

这时候,上面说的注意点之一的副路由器要关闭DHCP服务器的,这里还没有进行,为了让大家更加了解,我将说明一下,副路由器的DHCP在关闭之前和之后的情况。

当前,副路由器RT-N66U的DHCP 服务器还没有关闭,但是WDS已经进行,如何判断是否成功,只需要查看一下各自路由器的网络地图里的用户列表里面是否有对方的信息即可。

66

66

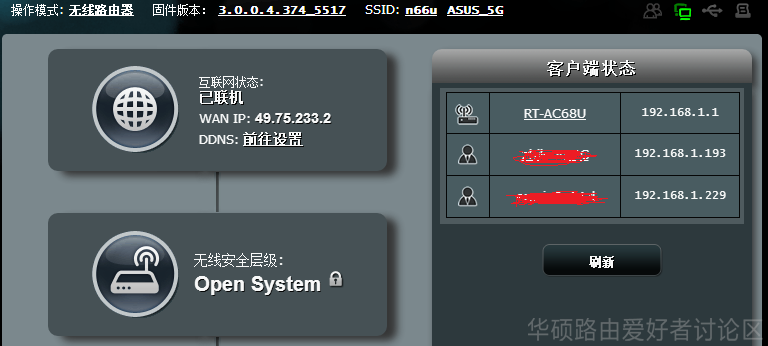

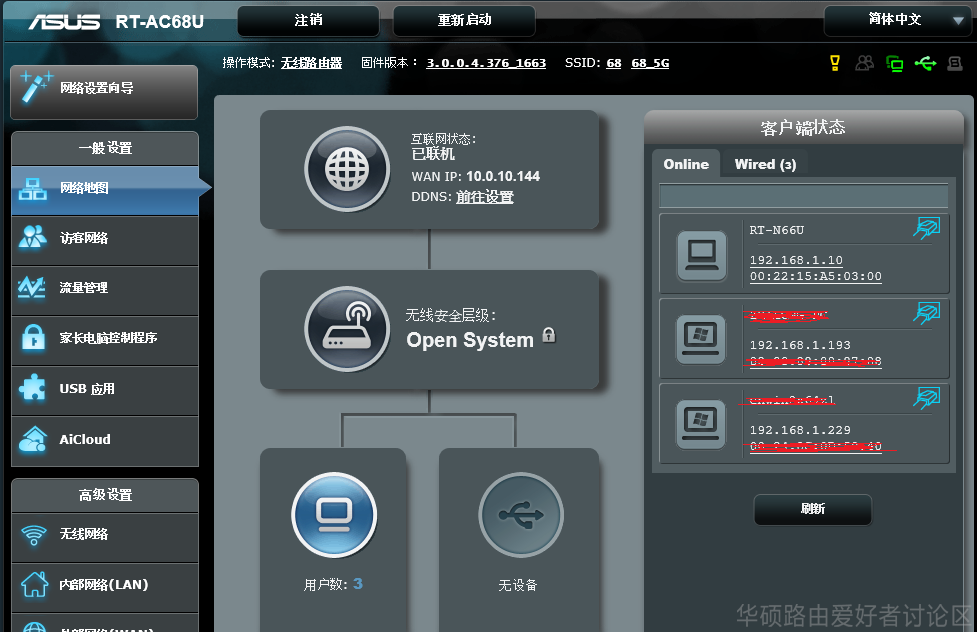

上图为副路由器RT-N66U的用户列表,可以看到主路由器RT-AC68U的信息已经在里面了,下图为主路由器RT-AC68U的用户列表,同样RT-N66U的信息也在其中,这就说明,这个路由器的WDS已经成功。

68

68

再次说明一下,因为WDS的目的往往是扩展无线,所以副路由器就没有连接互联网,这个时候所有的客户端只能通过主路由器RT-AC68U进行连接互联网。

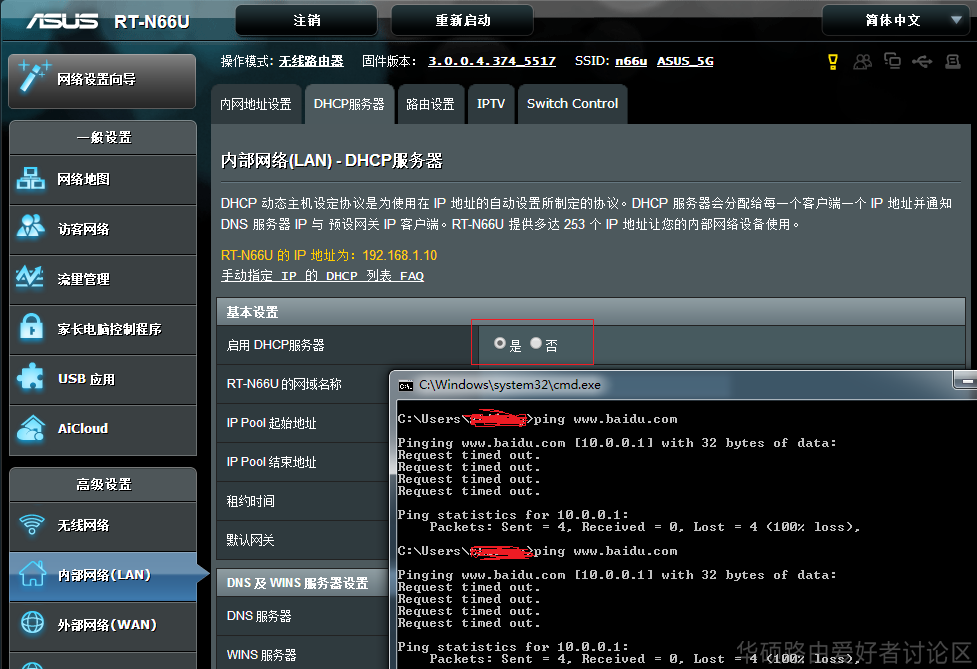

当副路由器RT-N66U的DHCP服务器没有关闭时,这时候连接在它下面的PC可以得到IP,但是IP是RT-N66U分配给PC的,而RT-N66U本身不能联网,所以PC也出不去 互联网。如下图:

66

66

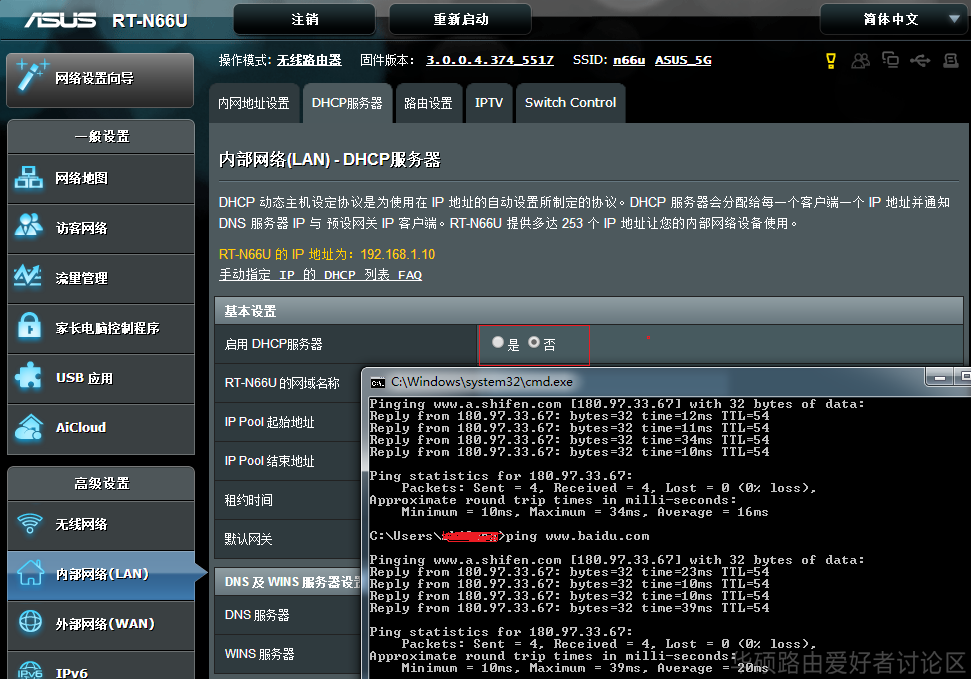

当副路由器的DHCP服务器关闭时,这时候连接在它下面的PC获得的IP只能通过主路由器RT-AC68U来分配,所以这个时候,PC是通过主路由器连接互联网的。如下图:

66

66

这就解释了为什么,在做WDS的时候要将副路由器的DHCP关闭的原因了。

总结:
首先,使用两个无线路由器进行WDS是有局限性的,比如加密只能支持open system+none/wep,频道带宽,频道都要一致。还有就是无线速度会在WDS之后有所变慢,当然宣传的时候是说要减速一半,但是我试了下来有时候没有那么多。其次,就是如果无线路由器在选择WDS only的时候,本身是不准无线用户端来连接的,只能调整至hybrid模式。还有就是,两个无线路由器之间,如果是不同厂牌的进行WDS,可能存在设置和相容性方面的问题。这个就要看具体情况了。
这次分享的只有两者都是WDS only下面的情况,其实两个路由器还可以采用WDS only对hybrid以及hybrid对hybrid进行连接。这些我都有试验过,结果都为正常,这里就不赘述了。
